Opis

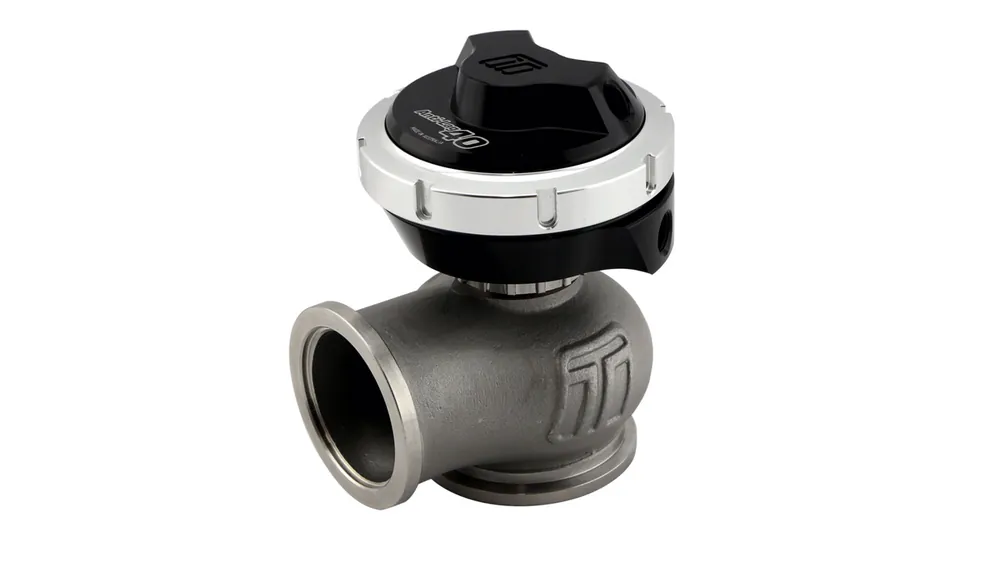

The all-new addition to the Turbosmart line-up is the fresh air ALV40 (Anti-Lag Valve) for motorsport applications. Featuring a 40mm valve diameter and a purpose designed actuator housing. Multiple fittings are also supplied for ease of fitment and fabrication.
The fresh air valve allows for incoming charged fresh air from the turbo to be diverted safely into the exhaust manifold pre-turbine wheel with the throttle at low opening angles to allow for safer spooling of the turbocharger without the potentially damaging throttle based late combustion event style anti-lag that can induce high engine stresses and break connecting rods.
The ALV is a sealed twin chamber design with the top port being the primary control port, the spring is designed to open under vacuum conditions to allow for the air to bypass into the exhaust manifold, the lower chamber for twin port control methods, to control the valve irrespective of manifold pressure and shaft seal allows for leak proof operation.
Będzie potrzebny zwykły wąż próżniowy, ale przypominamy, że mamy również adapter 1/8NPT do złącza An w opcjach -3AN TS-0550-3050 i -4AN TS-0550-3051.
Części zapasowe:
Siedzisko zaworu GenV ALV40 TS-0552-3001
Nakrętki zaciskowe zastępcze GenV TS-0550-3080
Zacisk V-Band na wlocie GenV TS-0552-3003
Zacisk V-Band na wylocie Gen-V TS-0552-3004
AKCESORIA:
ALV40 Flanża spawana 5-1 TS-0550-3104
ALV40 Flanża spawana 4-1 TS-0550-3098
ALV40 Flanża spawana 3-1 TS-0550-3099
ALV40 Flanża spawana 2-1 TS-0550-3100
ALV40 Flanża spawana na wlocie – stop aluminium TS-0550-3101
Adapter na wlocie ALV40 1 3/4″ (44. 5mm) TS-0550-3102
Adapter na wlocie ALV40 1-1/2″ (38. 1mm) TS-0550-3103
Pokrywa czujnika pozycji GenV (Aktualizacja) TS-0550-3062
Czujnik pozycji GenV (Zastępstwo) TS-0550-3057
Adapter 1/8NPT do złącza 6mm TS-0550-3008
Adapter 1/8NPT do męskiego złącza -3AN TS-0550-3050
Adapter 1/8NPT do męskiego złącza -4AN TS-0550-3051
Przyłącze 1/8NPT 90º Pushloc – Wysoka temperatura (1/4″) TS-0550-3054
T-kątne przyłącze 1/8NPT Pushloc – Wysoka temperatura (1/4″) TS-0550-3055
Proste przyłącze 1/8NPT Pushloc – Wysoka temperatura (1/4″) TS-0550-3053
Wężownica Pushloc Wysoka temperatura 1/4″ Czarna (3 metry) TS-0550-3056
NARZĘDZIA:
Klucz nastawczy / narzędzie do kołnierza TS-0550-3013
Wkładka do spawania GenV ALV40 TS-0550-3076
Narzędzie do wymiany membrany GenV ALV40 TS-0550-3093
Podpora/zestaw wspomagający zmianę ciśnienia sprężyny zaworu spalinowego TS-0550-3094
Dodatkowe informacje:
Biuletyny techniczne: TS-055X-14XX_Gen V Anti Lag Valve. pdf
